物流保管設備
システムモジュールラック
支柱やビーム、棚板、金網、その他多彩なオプションで構成される個々のモジュール。それらを組み合わせることにより様々な収納用途に適応させることができるラックシステム。それがシステムモジュールラックです。
パレットラック
さまざまな収納用途に適応させる事が出来るラックシステム。規格化された部材（モジュール）が効率の良いストレージ環境を演出します。部材を極力無駄にしない組替えや、素早い段ピッチの変更、固定ラックから移動ラックへの転用、又逆も可能にしました。合理的で効率良く、拡張性に富んだラックシステムです。
6つの安心
- 抜け止め機能つきで強度と安心がアップ
- デッキチャンネルとビームの隙間が無く段差無いので収納物を傷つけません。
- ビームの高さがコンパクトになり、有効段高さがアップし最適な保管が出来ます。
- 段ピッチは50ｍｍ間隔で段変えでき収納物に合わせた調整が出来ます。
- 75型支柱フレームを採用でき長い連数の場合設置スペースが削減できます。
- ビームの前面がフラットになっている為収納物の表示が自由に出来ます。
特長
- 優れた強度・抗張力鋼板を使用し特殊形状の支柱により優れた強度を有します。
- 段ピッチ50mm・段調整ピッチは50mm、収納物に応じた最適な調整ができます。
- 高い施工性・部材は規格化されたノックダウン方式、ラックの設置は短期間で完了、設置後すぐに使えます。
- 段の変更が簡単・取付ボルトを使用しないはめ込み式のデッキチャンネルを採用ビームの段変更が簡単、抜け止め機構付の為パレットの入出庫作業での抜け落ちがありません。
- H6000まで標準対応・支柱高さH6000まで標準対応。
モジュール組み合わせでの応用
- コンビネーションラック
オプションのサイドホールに棚受を取り付けると、中量棚が設置でき小物のバラ保管やピッキング作業が出来ます。 - フローティングラック
オプションのサイドホールを利用すると流動棚になります。 - 積層棚
パレットラック支柱上部にC型の梁とフロアーを張る事により積層棚になります。
プッシュバックラック
大量のパレットの保管、入出庫の頻度が多い倉庫等に最適です。食料品、季節商品、パーツ類の保管、物流営業倉庫などはもちろん、緊急用防災備蓄品の保管等に最適なパレット専用流動ラックです。
構造
水平台車：台車が水平なので入出庫がスムーズに出来ます。
台車飛び上がり防止：入出庫時の脱輪が防止できます。
パレット補強材：パレット積載面の2本の補強材が荷重による変形を防ぎます。
オリジナルレール：レールを分割し連結できる構造で長尺レールの搬送や施工性が良くなります。
入出庫方法
- 収納物を台車に載せます。
- 最初の台車全面部を次のパレットで押し込みながら台車に載せます。
- 収納物を押し込みながら、最後はレールの上に収納物を載せます。
特長
- 省スペース化
パレットラックを設置する一般的な場合と比較すると、通路を削減できるため、設置床面積あたり収納量は1.3倍から2倍になり、ラック奥行き方向へのパレット業界最大の6パレットです。 - 効率的な在庫管理
間口ごとに、パレット単位で同じ品物を収納する事が出来ます。 - 水平台車
パレットを載せる台車の積載面は水平です、業界唯一の水平台車はパレット積載作業を容易にし流動時の荷崩れを防ぎ安全性を高めます。 - 同じ台車サイズ
パレットを載せる台車の積載面の間口奥行きサイズは全て同じです収納物のずれなどに強い安定した保管が出来ます。 - ダストレス走行
特殊に開発された車輪で磨耗で生じるダストをの発生を抑え、食品などの保管に適しています。 - 安全な入出庫作業
ラック内にフォークリフトが進入し入出庫作業をする必要がありません、入出庫はラック全面で行う為安全に作業する事ができます。又W1000、W1100サイズの荷姿のパレットも収納できます。 - 補強2本
台車の積載面には2本の補強材を標準装備した事により、荷物の荷重によるパレットのたわみを緩和します。
水平流動ラック ライブストレージ
安全で確実な水平搬送式の流動ラックパレットを搬送する為ので電力消費以外は大きな電力を無駄に消費する事が無く省エネ設計です。（先出し先入れ）、(先入れ先出し）「複数のコンベアを組み合わせた長レーンの構築」配送センターだけではなく製造ラインや冷凍倉庫のような過酷な環境でもその性能を発揮します。
特長
- 保管効率が大幅アップ
保管スペース内に通路は不要。集約保管により倉庫の空間を最大に有効利用できます。保管効率は固定ラックに比べて約2倍。荷物も入庫口から出庫口へ自動的に搬送される為作業を効率化できます。 - 先入れ先出しのメリット
荷物は入庫順に一列になって出庫口へ搬送されます。これにより確実な先入れ先出しが可能、各列ごとのロケーション管理も簡単です。 - ランニングコストを低減
モータ駆動タイプは出庫口への搬送時だけ小型モータを駆動させ駆動時間が短い上に駆動時以外は動力電源を使わないのでランニングコストを低減させます。又、フォークプッシュタイプは動力が不要なので、災害による停電時でも動作せせる事ができます。 - 安心、安全を追求した水平搬送
安心の水平保管、搬送を実現。サイドローラーを採用した事で、ローラー回転時の水平度が安定しており、パレットのずれ。荷崩れ等の心配がありません。 - 入出庫の自動化にも対応
スタッカークレーンと組み合わせる事により、入出庫の自動化を図る事が出来ます。在庫管理システムとの連携や生産ラインと直結しフル稼働態勢を構築する事により、省力化を実現。 - 冷凍倉庫にも対応可能（オーダー品）
サイドローラーチェーンによろモーター駆動方針が、従来のエアーを利用した水平流動ラックでは難しかったー２５℃の冷凍倉庫への対応を実現。但し、荷重によって使用できる条件が変わります。
入出庫方法
入庫方法（搬入方向）
- 最初に入庫するパレットをフォークリフトで搬入
- フォークリフトが離れるとパレットの搬送が開始されます
- パレットは取り出し口まで搬送されます
- 次のパレットを搬入し順次パレットを完了するまで押込みます
出庫方法（搬出方向）
- 最初のパレットをフォ-クリフトにて搬出します
- コンベアーが搬送を開始し取り出し口まで搬送します
- １と同様に搬出されると、順次パレットが搬送されます
電動式移動パレットラック
タナコンＩＩとは電動移動式パレットラックの総称です。ラインナップとしてスーパータナコンＩＩ、シャロレールタナコンＩＩ、ノンレールタナコンＩＩ、冷凍タイプ、防爆タイプ、特別仕様に分かれます。
|
（タナコンⅡ） |
|||||||
|---|---|---|---|---|---|---|---|
|
スーパータナコンⅡ |
シャロレールタナコンⅡ |
シャロレールタナコンⅡ |
|||||
| 常温仕様 | 冷凍仕様 | 防爆仕様 | 常温仕様 | 冷凍仕様 | 防爆仕様 | 常温仕様 | 冷凍仕様 |
| パレットラックタイプ （標準仕様） |
パレットラックタイプ | パレットラックタイプ（標準仕様） | パレットラックタイプ | パレットラックタイプ（標準仕様） | |||
| フラットベースタイプ （特別仕様） |
フラットベースタイプ （特別仕様） |
フラットベースタイ （特別仕様） |
|||||
| キャンチレバータイプ （特別仕様） |
キャンチレバータイプ （特別仕様） |
キャンチレバータイプ （特別仕様） |
|||||
ドライブインラック
大量のパレットを収納。フォークリフトがラック内に進入し、荷物の出し入れを行うラック。
特長
- 収納量の増大
フォークリフトがラックの奥まで進入保管スペースをそのまま通路として利用するので通常のパレットラックと比較してスペースあたりの収納量は飛躍的に増大します。 - 効率の良い保管
ラック内を通り抜け出来ないので在庫品は先入れ後出しになります。少品種の物を多量に保管する場合や一度に多量に出庫する場合に最適です。 - 自由なシステム設計
荷姿、パレット形状、荷重、高さ等使用物件に応じて最適なシステムが製作できます。
流動ラック

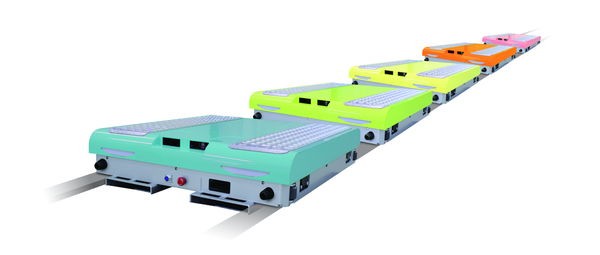

アイシャトル
必要なレーンにシャトルをセットすることで、
パレットの入出庫を可能にするシャトル式水平搬送ラック。
固定ラックと比べ、保管効率が2倍以上アップ
するので少品種大量保管に最適です。
ラックには電気工事が必要ないため、
すぐに増設ができ、入出庫量に合わせてシャトル台数
を増やすことで、繁忙期への対応も簡単です。
また、シャトルの向きに前後がないため、
「先入れ・先出し」「先入れ・後出し」どちらの運用も
フローティングラック
配送センターでの出荷作業や工場などでの部品の在庫管理に（フローティングラック）は有効です。出庫に要する作業者の動線を合理的に効率よく計画する事が出来ます。先入れ先出しのメリットを生かし、食料品や医薬品といった有効期限や消費期限に関わる管理を要する製品の保管にも適しています。
特長
- 先入れ先出しの優れたメリット
先入れ先出し構造により入出庫作業に必要な歩行距離や作業時間を削減することが出来ます。単位時間あたりの作業効率が向上しより少ない人員でより多くの作業が行えます。 - スペースコントロールにも寄与
一般的なラックに比べて通路部分が減少するので作業に要する面積を２０〜５０％削減できます。 - 位置変更、着脱簡単なホイルコンレール
ホイルコンレールはボルトを使わないはめ込み式。収納するケースや商品の大きさに合わせて位置を桁リ、本数を増減させたりする事が簡単に出来ます。
産業用ラック
強度やデザイン面、現場の環境等あらゆる角度からお客様のニーズを把握し重量物や長尺物、特殊品、それぞれの取扱製品に応じた管理システムを提案します。
ハーディフロアー
倉庫、工場内などの建物内に設置する積層棚、形鋼棚に使用する他、立体駐車場の床材、または通路、階段、足場材としてさまざまな用途に利用できます。
特長
- 信頼できる剛性
構造計算された断面形状により、強靭な剛性が保証されます、㎡あたりの自重も通常の縞鋼板等に比べ、はるかに軽く床や建物にかかる負担は軽くすみます。 - 工期短縮
断面形状がかみ合わせ方式になっており、現場で敷詰めながら施行できるので工期ま短縮できます。 - コストパフォーマンス
従来の施行方法では主梁のほか根太を取り付けて床材を張る等していましたが、主梁の上に直接敷詰められるのでコストダウンを図れます。 - 金具仕様も万全
溶接を禁止されているような施工現場でもフロアー止め金具をしようする事によりフロアー材と梁とを固定します。
ハーディグレーチングフロアー

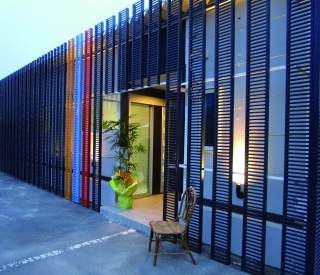

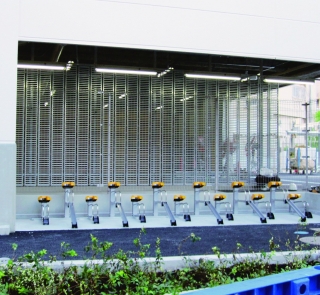

床材以外でも屋外の様々なシーンでカタチを変えて使用することができます。

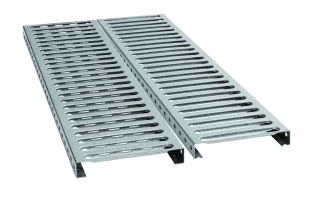

ハーディグレーチングフロアー 開口率40％
SPHC（JIS G3131 熱間圧延鋼帯）を材質とした床材。多岐にわたり利用できる用途の広い床材です。
特長
- 信頼できる剛性
構造計算された断面形状により、強靭な剛性が保証されます、㎡あたりの自重も通常の縞鋼板等に比べ、はるかに軽く床や建物にかかる負担は軽くすみます。 - コストパフォーマンス
従来の施行方法では主梁のほか根太を取り付けて床材を張る等していましたが、主梁の上に直接敷詰められるのでコストダウンを図れます。 - 多彩な用途

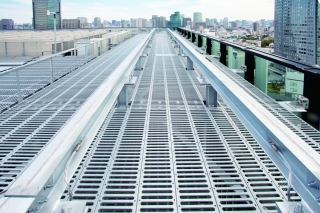

ビルの屋上床や点検歩廊、倉庫の床、その他壁、庇、階段、グレーチングと様々な用途で使用できます。 - スピーディな施工
固定方法は金具式で上からボルト止めでき、施工スピードが格段に向上します。
ノンスルーフロアー 開効率50%
あらゆる角度から視線を通さず、スムーズな空気の流れを実現、表面はアミノアルキド樹脂塗装による静電焼付塗装。
特長
- 独自デザインで機能性を融合
独自の形状により通気性や採光性に優れています。 - あらゆる角度からの視線もシャットアウト
表面、裏面どの角度からも視線を通しません。２階部分での利用者の歩行、作業の際に１階までの高さに対する恐怖感やしたからの視線の抵抗感がなくなります。 - 優れた採光性
独自の形状が反射光によるやわらかい明るさを作ります。１階部分の照明で２階部分の床面から足元を明るくし歩行を安全にします。 - スムーズな空気の流れ
独自の形状が、穏やかな空気の流れを実現します。冷凍庫や図書館の書庫、通気性の求められる施設の床に最適です。
積層棚・形鋼棚
倉庫の増築や拡張が困難な場合や在庫品が増大した時、限られた床面積を２倍３倍に有効利用することができ、ユニット化された部材の組み合わせによる自立構造で工期が短縮できます。
特長
- 全て設計製作
独自の形状により通気性や採光性に優れています。 - 多様な目的に使用できます。
積層棚・形鋼棚に各種ラックを設置し、製品、半製品、原材料等の保管倉庫、作業場等に使用。 - 工期が短い（現場の状況により異なります）
＊注）消防関係法令の規制が適用される場合があります。
バーラック
最大積載質量はフレーム型式やアーム長さ、段数、間口寸法により異なります。アーム1本当りにかかる質量を計算の上、アーム許容質量の範囲内でご使用下さい。
特長
- 長尺物の保管作業効率を大幅アップ
長尺物の出し入れをスムーズかつ、スピーディに行え、保管作業効率が大幅にアップし又荷傷みの心配もありません。 - 施工は簡単
独自の構造で組立・分解・連結が容易に行えます。段ピッチは50mm単位で調整できます。 - 豊富なバリエーション
各種サイズのアームと支柱、並びにフレームピッチの組み合わせにより収納物に応じた最適な保管ができます。
スリードラック （重量物用引出しラック）
クレーン等を利用して重量物を収納・保管する重量物用の引出しラック。作業者の安全を配慮した安全機能も備えています。
特長
- 重量物の収納・保管に最適
クレーンを利用して重量物の収納・保管が簡単にできます。 - ノックダウン方式により短時間設置
ノックダウン方式ですので部材の配送・搬入が容易。組立も短時間で行えます。 - 多段引出防止機構
ラックがバランスを失って転倒する事のない様、数段を一斉に引き出せない多段引出防止機構を装備。作業者の安全を考慮した設計です。 - 500mmストローク
スライドテーブルのストロークが５００ｍｍですので前面通路側が比較的狭い場所でも使用できます。
金型ラック
収納したままの状態で収納物を簡易ハンドリフトを使って出し入れできるラックです。
特長
- 小型、中型の金型ラック
簡易ハンドリフトで収納したままの状態で引き出せます。 - 最大積載量（等分布荷重）500kg/段
1段あたり最大積載質量（等分布積載）が500kg、50mmピッチで段変更が可能です。
ドラムラック
ドラム缶の収納効率を高めた堅牢なドラム缶専用の保管ラックです。
特長
ドラム缶の収納効率を格段に高め堅牢な固定ラックです。スペースを節約を図り、又作業性・安全性を大幅に向上させます。
＊危険物の貯蔵施設は消防法等の法的な規制を受け設備等が必要になります。
タイヤラック
中量ボルトレスラックをベースにタイヤ保管専用に改良された作業性・安全性に優れたラックです。
特長
- シンプルで堅牢な構造
システムモジュールラックをベースにした、シンプルかつ堅牢な構造となっています - さまざまなタイヤに対応
様々なサイズのタイヤに応じて、最適なラックを選べます。
